AC-DC| TP1002 | |
| 时间：2013-12-09 11:34:13 | 来源： | 作者： tpwic | 浏览次数：次 | |

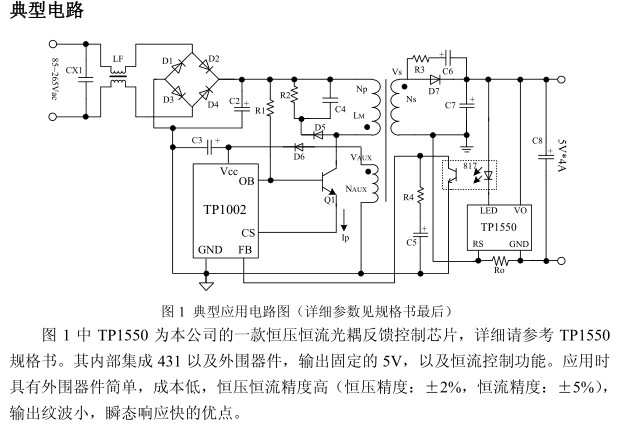

| 20W 高性能电流模式 PWM/PFM AC-DC 控制器-TP1002 概述 TP1002 是一款高性能的 AC/DC 电源控制器，可驱动低成本 1300 系列 NPN 三极管， 采用脉宽调制（PWM）和 PFM 自适应模式。芯片内置革新性低功耗、快启动结构，解 决了目前大功率系统中上电启动慢的矛盾，同时内置各种使用故障和生产故障保护电 路，可靠性极高。 TP1002 搭配 TP1550（或 431）、光耦可以精确的控制恒压/恒流(CV/CC)，即可实现 系统稳定工作，大大简化中低功率 CV/CC 电源转换器的设计，免调试，方便生产，工 作故障率极低，能够同时提供极为严格的输出电压和电流调节精度。 TP1002 控制器成本低、效率高，无负载功耗极小/启动速度快：20W 电路典型值为 50mW/170ms@220Vac。适用于输出功率 0.5W-20W 的 CV/CC 电源转换器和适配器。 建议 0.5W-12W 使用 SOT23-5 封装，8W-20W 使用 SOP8 封装。 特性 ·电流型 PWM/PFM 副边反馈控制技术，纹波小，效率高。 ·★利用外置开关管完成加速启动，启动极快，启动电阻功耗低。 ·内置软启动电路 ·恒流 100mA 驱动低成本的 BJT 开关管 ·内置限流电阻 ·内置过压保护、欠压保护及过温保护 ·内置各端口故障保护限流采样 CS 端口的悬空、短路及固定电平故障保护 ·输出短路保护 应用 机顶盒、路由器电源；手机或无绳电话、PDA、MID 等使用的充电器；适配器；白光 LED 驱动器等； 家用电器电源转换器等。 资料下载：TP1002 规格书.pdf  |
|
